一、項目背景

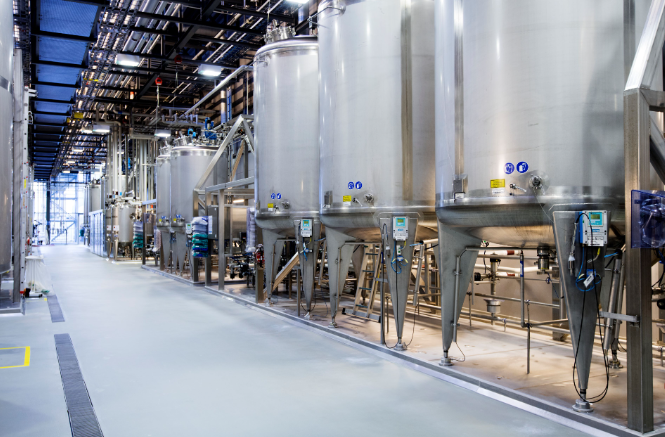

　　農藥生產屬于精細化工行業，具有工藝復雜、原料及產品易燃易爆、有毒有害、生產環境腐蝕性強等特點。百實科技農藥工廠弱電系統作為工廠的“神經系統”，必須滿足安全生產、高效管理、合規監管的核心需求。

二、設計目標

　　安全優先：確保系統符合國家《爆炸危險環境電力裝置設計規范》、《化工企業安全衛生設計規范》等強制性標準，重點區域采用防爆設計。

　　穩定可靠：系統需7x24小時不間斷運行，具備高冗余性和抗干擾能力。

　　高效智能：提升生產調度、安防管理、能源管控的智能化水平，助力精益生產。

　　可擴展性：為未來工廠升級(如MES、數字孿生)預留接口和容量。

　　易于維護：系統架構清晰，便于故障診斷和日常維護。

三、設計原則與標準

　　原則：安全性、可靠性、先進性、實用性、開放性、可擴展性。

主要標準：

　　GB 50058-2014 《爆炸危險環境電力裝置設計規范》

　　GB/T 50493-2019 《石油化工可燃氣體和有毒氣體檢測報警設計標準》

　　GB 50348-2018 《安全防范工程技術標準》

　　GB 51348-2019 《民用建筑電氣設計標準》

　　HG/T 20573-2012 《分散型控制系統工程設計規范》

　　其他相關的國家及行業設計、施工及驗收規范。

四、系統組成與詳細設計

1、綜合布線系統

　　核心：為所有弱電系統提供統一、標準、高性能的物理傳輸通道。

設計要點：

　　網絡分層：采用核心-匯聚-接入三層架構。核心機房設在行政/控制中心，各生產車間設匯聚配線間。

　　介質選擇：

　　主干：單模光纜，抗電磁干擾，遠距離傳輸。

　　水平：在非防爆辦公區采用六類或超六類非屏蔽雙絞線;在防爆區域，所有信號需通過防爆接線箱/盒轉換，采用鎧裝光纜或阻燃耐腐蝕電纜穿鍍鋅鋼管(或使用防爆軟管)敷設。

　　管路設計：生產區線路須穿防爆鍍鋅鋼管明敷，避開高溫、高壓及易泄露區域。

2、工業網絡系統

　　核心：構建穩定、安全、隔離的數據通信平臺。

設計要點：

　　網絡分區：嚴格劃分信息層(辦公網)、監控層(過程監控網) 和控制層(現場總線/工業以太網)。采用工業防火墻或網閘進行邏輯隔離，確保生產控制網絡的安全。

　　設備選型：核心及匯聚交換機采用工業級高可靠性產品;車間內交換機必須選用符合相應防爆等級(如Ex d IIC T6)的防爆交換機，并具備防腐、寬溫特性。

　　無線網絡：在許可區域部署工業Wi-Fi，用于移動巡檢、設備調試、AGV調度等。采用高密度、抗干擾的吸頂或定向天線。

3、安全防范系統

①視頻監控系統：

　　覆蓋范圍：廠區周界、大門、倉庫(尤其是?；穾?、生產車間關鍵工藝點、罐區、裝車臺、控制室、廠區道路。

攝像機選型：

　　周界及開闊區：高清激光云臺攝像機，具備智能分析功能(入侵檢測、區域警戒)。

　　生產車間/罐區：防爆型高清網絡攝像機，防護等級IP66以上，根據氣體環境選擇防爆等級。部分點位需帶防腐涂層。

　　室內：普通高清半球或筒機。

　　存儲：采用NVR或CVR，關鍵區域錄像保存不少于90天。

②入侵報警系統：

　　在廠區周界部署紅外對射或電子圍欄。

　　在重要建筑(中控室、財務室、危化品倉庫)門窗安裝防爆型震動/紅外雙鑒探測器。

③出入口控制系統：

　　在大門、車間、重要機房設置人行通道閘和車輛道閘。

　　采用防爆讀卡器，支持刷卡、人臉識別、密碼等多因素認證。

　　與視頻監控聯動，實現刷卡抓拍、非法闖入報警。

④智能門禁一卡通系統：

　　整合門禁、考勤、消費、巡檢等功能。

　　重點區域設置生物識別(防爆型指紋或人臉識別終端)，實現人員精準定位和權限分級管理。

4、應急通信與公共廣播系統

　　核心：保障生產調度和緊急情況下的指令暢通。

設計要點：

　　調度電話：設置數字程控調度總機，與生產電話、行政電話互聯，關鍵崗位設置防爆電話。

　　公共廣播：全廠覆蓋，生產區采用防爆揚聲器。系統具備分區廣播、消防緊急廣播優先功能?？膳c消防、氣體報警系統聯動，自動播放疏散指令。

5、氣體泄漏檢測報警系統

　　核心：生命安全的關鍵系統，獨立設置。

設計要點：

　　根據生產工藝，在可能泄漏可燃氣體(如氫氣、甲醇)和有毒氣體(如氰化氫、氯氣、光氣、硫化氫) 的區域，安裝固定式氣體探測器。

　　探測器須選用防爆、防腐型，信號直接接入獨立的GDS氣體檢測報警系統。

　　報警信號除了在控制室聲光報警外，還需在現場設置防爆聲光報警器。

　　系統需符合GB/T 50493要求。

6、火災自動報警系統

設計要點：

　　采用防爆型感溫、感煙探測器及手動報警按鈕。

　　系統主機設在消防控制中心，與生產控制系統保持獨立但可通信。

　　與廣播系統、門禁系統、應急照明系統聯動。

7、機房工程

　　設置中心機房(網絡、服務器)和消防/安防控制室。

　　環境要求： 精密空調、UPS不間斷電源(后備時間不少于2小時)、氣體滅火系統、防雷接地、環境監控(溫濕度、煙感、漏水)。

四、特殊環境適應性設計

　　防爆設計：在爆炸危險區域(如生產車間、罐區、倉庫)，所有弱電設備(攝像機、交換機、探測器、揚聲器、電話)必須選用具有國家認證的相應防爆型式和防爆等級的產品。線路敷設嚴格按防爆要求施工。

　　防腐設計：在腐蝕性環境，設備外殼應采用不銹鋼或抗腐蝕材料，或增加防腐涂層。線纜管路需做防腐處理。

　　防塵防潮設計：設備防護等級不低于IP65。

五、系統集成與智能化應用

　　建設統一的廠級監控管理平臺，集成視頻監控、門禁、報警、消防、氣體檢測等子系統，實現“一張圖”管理。

關鍵聯動場景：

　　氣體報警 → 關聯攝像機自動彈出畫面 → 啟動該區域警鈴/廣播 → 門禁強制打開逃生通道。

　　周界入侵報警 → 聯動云臺攝像機自動跟蹤 → 警告廣播。

　　火災報警 → 聯動門禁釋放、廣播疏散、視頻復核。

六、 施工與服務保障

　　施工要求：必須由具備化工石油工程施工資質和防爆電氣安裝資質的專業隊伍實施。

　　調試與驗收：分系統調試、聯合調試，并邀請業主、設計方共同驗收。

　　培訓：為甲方管理人員和維護人員提供全面操作與維護培訓。

　　售后服務：提供長期技術支持、定期巡檢和應急響應服務。

　　百實科技農藥廠弱電解決方案以 “安全”為絕對核心，通過符合最高防爆、防腐標準的硬件選型，嚴謹的分區網絡架構，以及深度集成的智能化管理平臺，旨在構建一個既能保障生命與生產安全，又能提升運營效率的現代化工廠神經中樞，為農藥廠的穩定生產和可持續發展奠定堅實基礎。
